纳杰电气UniGear 550系列开关柜 高清细节图全方位展示

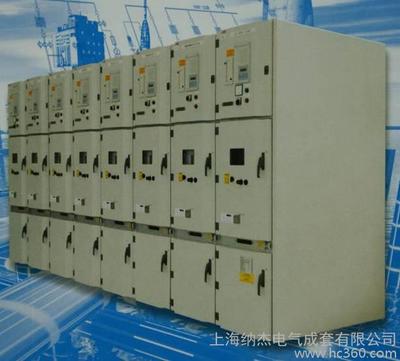

纳杰电气UniGear 550系列中压空气绝缘开关柜，以其卓越的可靠性、紧凑的设计和智能化的特性，在电力分配领域享有盛誉。以下通过高清整体图与关键细节特写，为您全方位解析这款先进的电气设备。

一、 整体外观与结构概览

从高清整体图可见，UniGear 550采用模块化、金属封闭式设计，外观整洁，工艺精湛。其标准柜体采用优质覆铝锌钢板，结构坚固，防护等级高。经典的钣金折弯工艺与协调的色彩搭配，彰显其工业美学与高端品质。柜体布局清晰合理，分为母线室、断路器室、电缆室和低压控制室，各功能区完全隔离，确保运行安全与维护便利。

二、 核心部件细节特写

1. 断路器室： 细节图清晰展示了其核心开关元件——固定式或抽出式真空断路器。触头系统被密封在高性能的环氧树脂绝缘筒内，可见其结构紧凑，绝缘性能优异。操作机构部分，机械联锁装置设计精密，确保了“五防”功能的绝对可靠。手车导轨与定位装置的特写，体现了其平滑的推入拉出操作和精确的工作/试验/隔离位置指示。

1. 母线系统： 高清图片显示，主母线和分支母线均采用全绝缘封装技术。母线连接处使用绝缘套筒和硅橡胶覆盖，实现了全绝缘、全密封，有效防止灰尘、潮气侵入和相间短路，极大提高了供电连续性和安全性。母线表面光滑，连接螺栓扭矩标识清晰，工艺标准严苛。

1. 电缆连接室： 细节图中，电缆室空间充裕，便于多根电缆的安装与接线。标配的电缆插头接口或绝缘套管可见其标准化设计。接地开关操作轴、带电显示装置（LED指示清晰）以及电缆夹持件的特写，展现了其周全的辅助功能与安全设计。泄压通道的结构也一目了然，能在故障时快速泄放内部电弧压力，保障人身与设备安全。

1. 二次控制与智能单元： 低压室门板内侧的高清图，展示了排列整齐的端子排、继电器模块及现代化的微机保护装置。其接线规范，标识清晰。若配备智能化方案，可清晰看到通讯管理机、触摸屏人机界面等，凸显其状态监测、远程控制和数据上传的智能化能力。

1. 表面工艺与标识： 特写镜头下的柜体表面，涂层均匀，抗腐蚀能力强。所有操作元件、仪表、指示灯和铭牌（包含型号、额定参数、出厂编号等信息）都布局在易于观察和操作的位置，字体清晰，符合国际标准。

三、

通过以上高清整体图与多角度的细节特写，纳杰电气UniGear 550开关柜的精工制造、安全设计与技术先进性得以直观呈现。从坚固的柜体到全绝缘的母线，从精密的断路器到智能的控制系统，每一处细节都体现了其对电力系统安全、可靠、高效运行的不懈追求。这些图片不仅为设备选型、工程安装提供了直观参考，也充分验证了其作为现代智能配电解决方案核心设备的卓越品质。
